Haut-parleur boîte calculatrice

L’une des questions les plus difficiles qui se posent lors du calcul d’une boîte est le volume net requis qui convient à votre dynamique. Pour calculer le volume de la boîte, seules trois valeurs sont nécessaires: la taille du Haut-Parleur, la fréquence de résonance et le facteur q total. Il est intéressant de considérer que les paramètres donnés par le fabricant sont des paramètres approximatifs de ce modèle, et pas spécifiquement votre haut-parleur.

Qts — facteur q complet =
Fs — Fréquence de résonance Hz  =
Vas — le volume équivalent de L  =
 Le facteur Q souhaité (0,71) n'est pas supérieur à 1
Fc - Hz
Volume Par  Litre =
En tenant compte de l'amortisseur
Fs/Qts

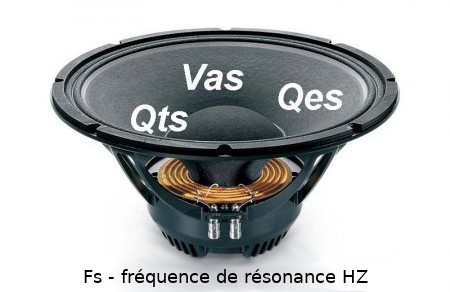

1. FsLa fréquence de résonance fréquence de la résonance principale du haut-parleur sans boîtier. Ne caractérise que le haut-parleur lui-même, pas le système de haut-parleurs fini basé sur celui-ci. Lorsqu'il est installé dans n'importe quel volume, il ne peut qu'augmenter.

2. Qts facteur Q complet dynamique, une quantité sans dimension qui caractérise les pertes relatives en dynamique. Plus il est bas, Plus la résonance du rayonnement est supprimée et plus le pic de résistance sur la courbe d'impédance est élevé. Lorsqu'il est installé dans une boîte fermée augmente.

3. Vasvolume équivalent dynamique. Égale au volume d'air avec la même rigidité que la suspension. Plus la suspension est rigide, plus le SAV est petit. À la même rigidité, le canal augmente avec l'augmentation de la surface du diffuseur.

4. Qms  - Facteur Q mécanique

5. Qes  Facteur Q électrique

Fc La fréquence de résonance du système de haut-parleurs

Qt - qualité complète du système acoustique   - de manière optimale 0,71

Fc =√ 1+Vas/Vbox = Fs * Qt / Qts
